Модульные экструзионные линии для производства погонажных изделий из полимерных материалов.

ГРАНУЛЯТОР
Модульная конструкция обеспечивает возможность разнообразного применения как отдельных ее компонентов, так и дооборудования самой линии, в зависимости от разнонаправленности задач.
Преимущества данного решения выражаются в удобстве, скорости, мобильности при переналадке (перенастройке на производство другого вида изделия) и в возможности рационально оптимизировать используемые площади в зависимости от видов выпускаемой продукции.
Комплектация линии осуществляется на основании технологических требований к переработке используемых материалов (сырья) и на основании конфигурации выпускаемого продукта.

Основные стандартные компоненты (модули) нашего производства, включаемые в состав экструзионных линий (в зависимости от задач и назначения выпускаемой продукции)

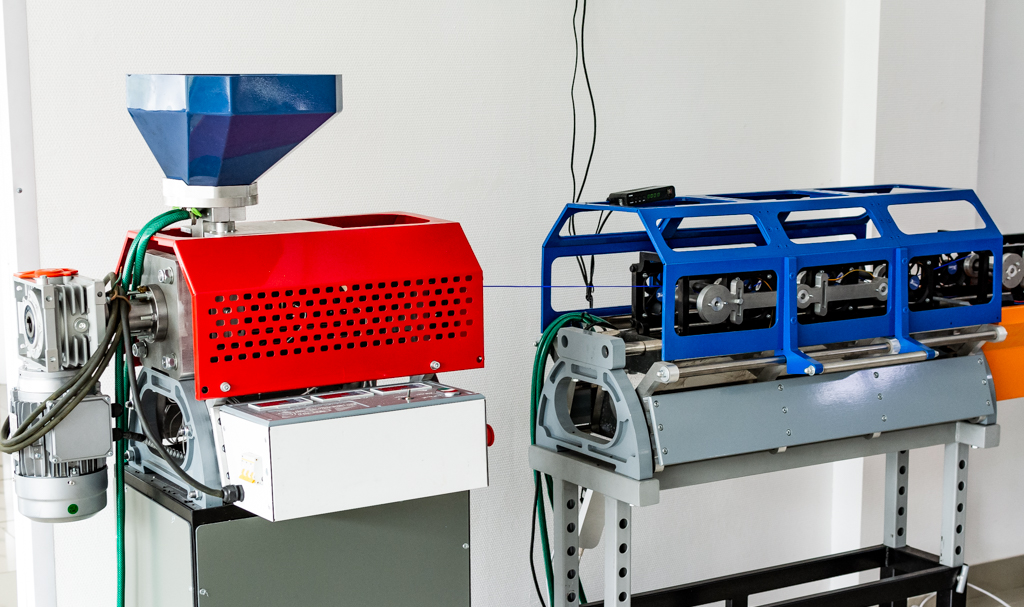

Экструдер

Экструдер — это модуль, обеспечивающий непрерывную подачу разогретой до заданной температуры и перемешанной массы и придание ей формы путём продавливания через экструзионную головку с формирующей фильерой, проходные каналы которой формируют конфигурацию готового изделия в сечении
Экструдер предназначен для переработки полимеров, таких как: полиэтилен, полипропилен, ПВХ-пластикаты и других термопластичных материалов.
Одношнековый экструдер нашего производства, несмотря на малогабаритные размеры оснащен двухступенчатым узлом пластикации, обеспечивающим высокое качество расплава массы.
Экструдер может быть использован как в составе погонажных, трубных и плёночных линий, так и при изготовлении изделий методом выдувного формования.
ЭКСТРУДЕР
Встроенная в корпус оборотная система охлаждения непрерывно обеспечивает независимую от внешних источников работу модуля (экструдера).

Охлаждающий модуль для экструзионной линии

Охлаждающий модуль предназначен для охлаждения погонажных продуктов из полимерных и многокомпонентных материалов (компаундов), выходящих в процессе производства из экструзионного и прессового оборудования.
Модуль имеет регулировку высоты расположения охлаждающей ванны, что делает возможным его применение в комплексе с различными типами оборудования от разных производителей.
ВАННА ДЛЯ ЭКСТРУДЕРА

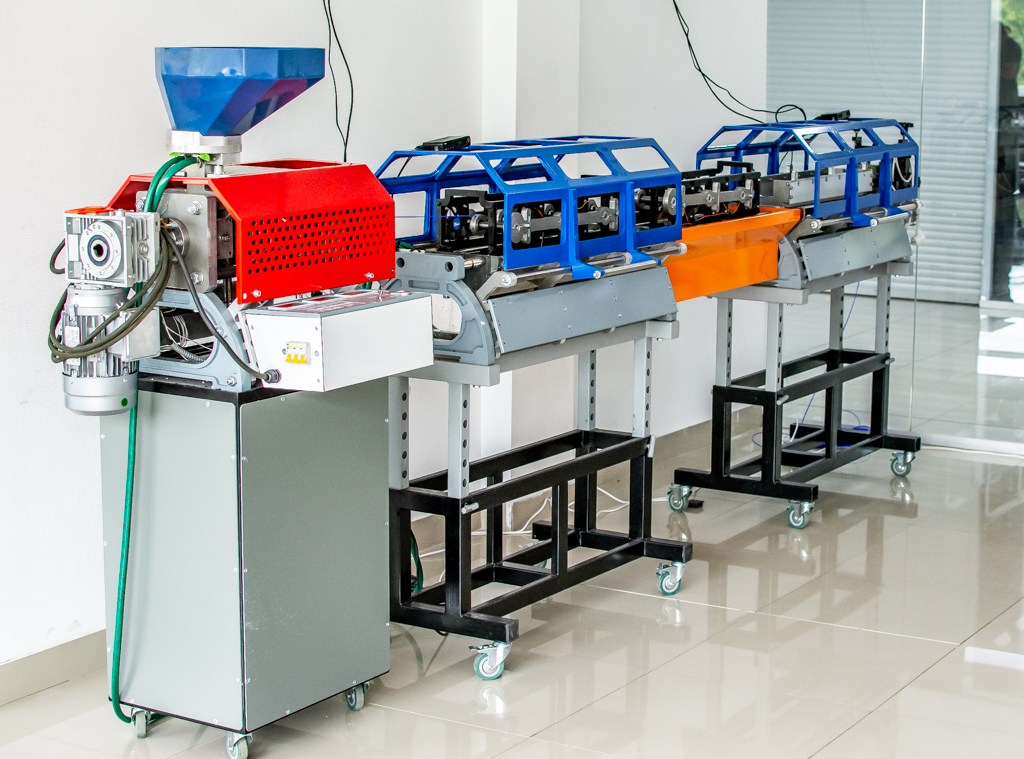

ЭКСТРУЗИОННАЯ ЛИНИЯ
Для удобства формирования целой «цепной» линии и (или) увеличения длинны охлаждающей емкости в корпусе модуля предусмотрена система встроенных направляющих, позволяющих четко позиционировать и объединять модули между собой.
Простота и удобство взаимозаменяемости и мобильности воздушной и водяной ванн модуля позволяет рационально регулировать процесс работы и оптимизировать скорость и качество при получении продукции.

В стандартную комплектацию модуля входит:

  • Емкость для охлаждающей жидкости

  • Циркуляционный насос

  • Охладитель

  • Водяная охлаждающая ванна с погружными роликами

  • Воздушная охлаждающая ванна с приводными управляемыми роликами

  • Тянущее устройство

  • Пульт управления

ОХЛАЖДАЮЩАЯ ВАННА

Модуль тянущий роликового типа

Процесс экструзии является непрерывным, поэтому для получения качественного продукта из полимерных материалов любого типа важно обеспечить равномерную скорость прохождения изделия через все механизмы и модули линии.
Для обеспечения этой функции обычно применяют три разновидности тянущих устройств: тракового, ремённого и роликового принципа.
ТЯНУЩЕЕ УСТРОЙСТВО
УСТРОЙСТВО ТЯНУЩЕЕ ДЛЯ ЭКСТРУДЕРА
ТЯНУЩЕЕ ДЛЯ ЭКСТРУДЕРА
Тянущий модуль роликого типа нашего производства имеет плавную регулировку скорости протяжки, усилия зажима и имеет электронный счетчик метража выпущенной продукции с функцией отключения линии при обрыве выхода изделия.
